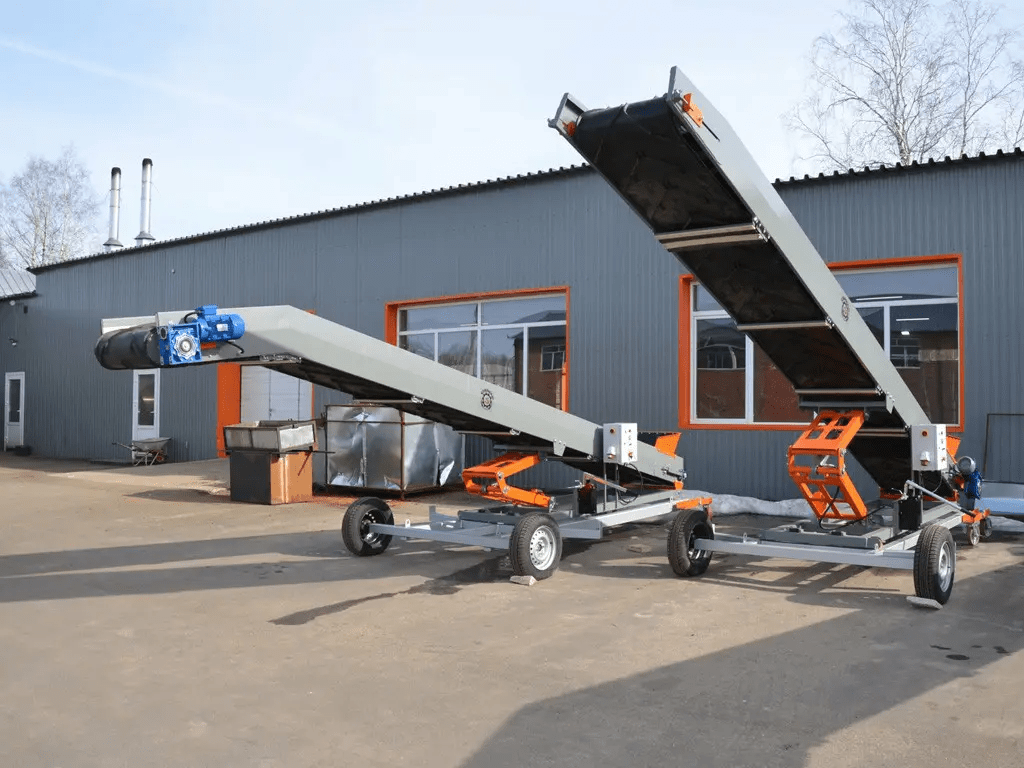

Наклонный конвейер НК

наклонный конвейер

naklonnyj-konvejer-01

Передвижной наклонный транспортер НК-65 с прямым горизонтальным верхом  используется в различных технологических линиях  как при загрузке или выгрузке продукта в хранилища, так и для загрузки в транспортные средства или контейнеры.

Принцип работы:

Продукт загружается в обрезиненную приемную горловину и по шевронной ленте перемещается в длину на 6,5 метров и на высоту до 3,5 метров для погрузки в транспортные средства, контейнеры, бункеры или устанавливается в технологические линии. Подъем стрелы происходит при помощи ручной гидравлической станции. Скорость движения и ширина ленты обеспечивают производительность до 40 т/ч. Наклонный конвейер установлен на поворотную платформу, которая позволяет повернуть точку выгрузки на 60 градусов без изменения положения основной рамы.



Особенности:



  • Данная модель предусматривает прямую рамную конструкцию транспортерной рамы.
  • Благодаря нижнему расположению редуктора проще контролировать его состояние, нагрев и проводить техническое обслуживание.
  • Гидравлическая станция, в сочетании с механизмом подъема транспортерной рамы одним гидроцилиндром типа «лягушка» исключает возможность торсионных изгибов и перекосов.
  • Отдельная поворотная платформа на 60 градусов позволяет изменить точку выгрузки без изменения положения основной рамы.
  • Многослойная резинотканевая шевронная лента с высотой шеврона 17 мм.
  • Чистики установлены не только на внутреннюю поверхность ленты, но и на поддерживающие ролики, очищая их от грязи.
  • Пластинчатые приводные валы имеют форму бочки для предотвращения сползания ленты. Они сварены аргонно-дуговой сваркой, что значительно повышает их прочность и увеличивает срок службы.
  • Установлен преобразователь частоты, обеспечивающий плавный пуск и бесступенчатую регулировку скорости.
  • Объемная обрезиненная приемная горловина.
  • Шкаф управления оснащен качественной электроавтоматикой Schneider Electric, EATON, ABB, предусмотрено реле контроля фаз и напряжения.
  • Двухслойное лакокрасочное покрытие LANKWITZER (Германия) в сочетании с пескоструйной обработкой гарантировано предохраняет от коррозии.
  • Колеса размером R-13 позволяют легко транспортировать конвейер даже в поднятом состоянии.
  • Мы применяем качественные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.



Технические характеристики:

Производительность (т/ч), до40*
Высота загрузки, мм1070
Высота подъема, мм (мин-макс)1420 – 3800
Длина, мм6620
Ширина, мм2120
Высота, мм1420
Ширина ленты, мм650
Длина ленты, мм13100
Тип лентыШеврон
Мощность, кВт1,5
Напряжение, В380/50
Масса, кг725
* – Максимальная производительность возможна при соблюдении всех технических рекомендаций производителя, высокой квалификации персонала и отсутствии внешних отрицательных факторов.
