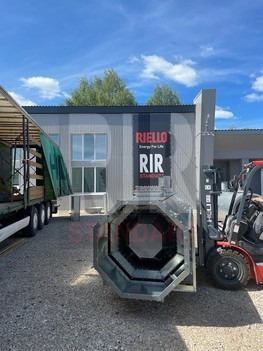

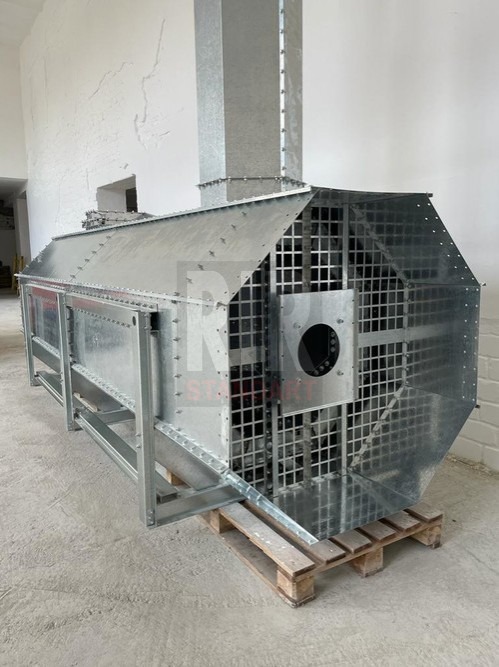

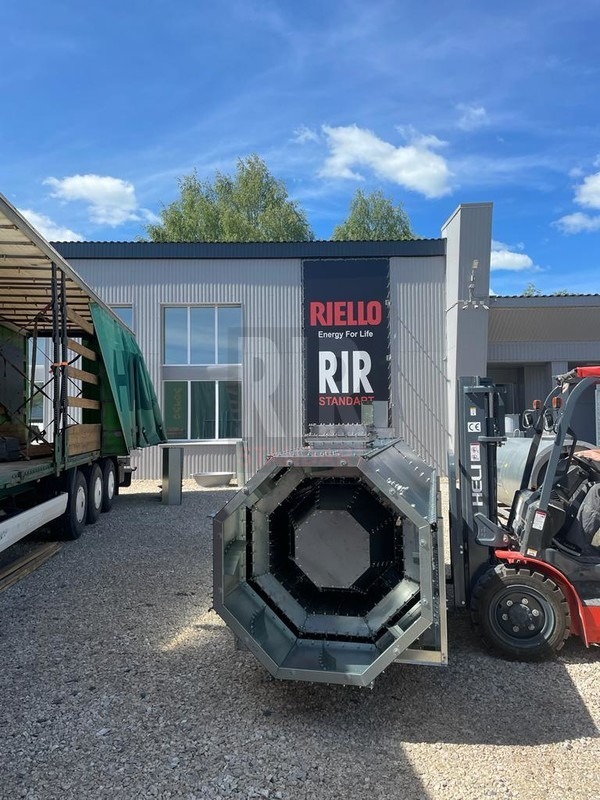

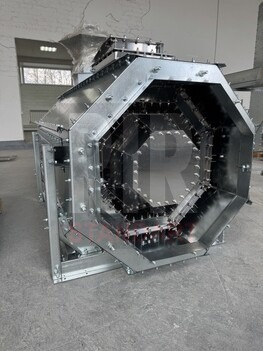

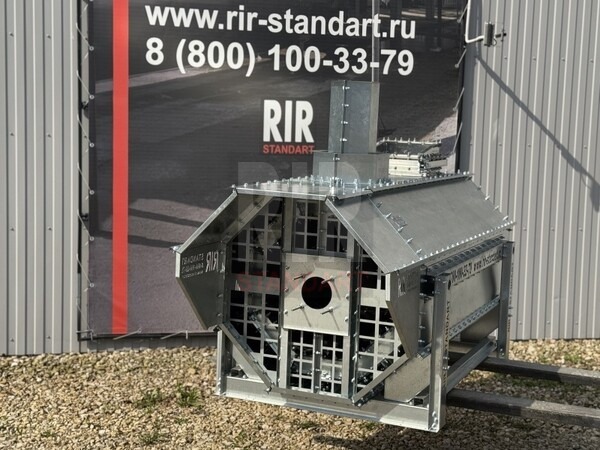

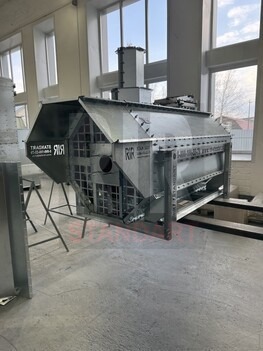

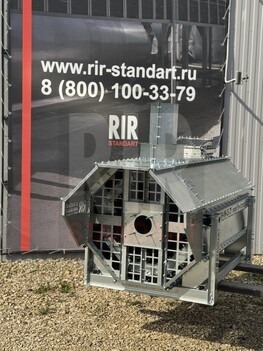

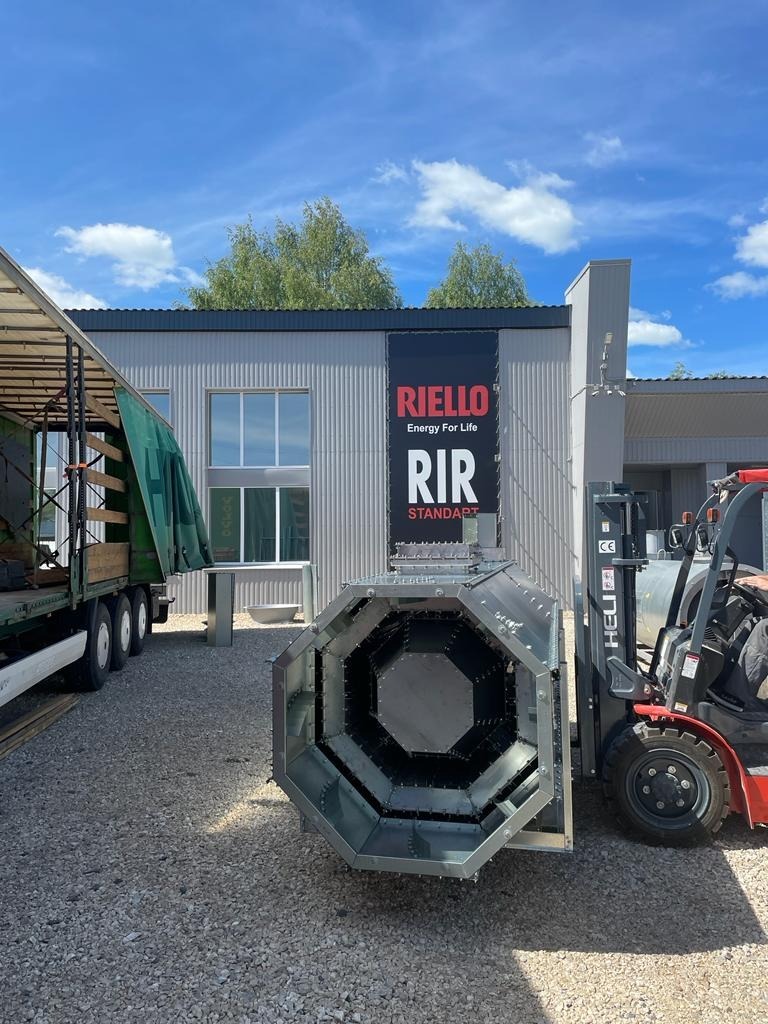

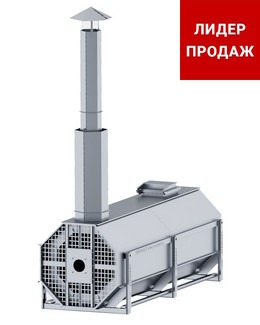

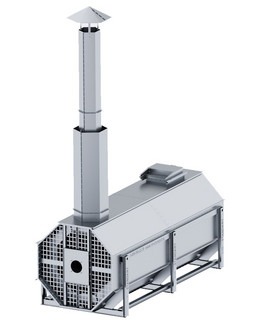

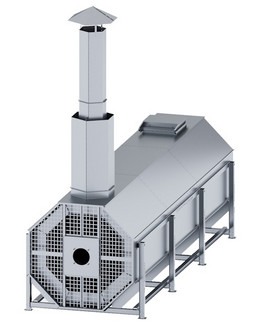

Топочный блок косвенного нагрева RIR (серия ТБ-..ТО) работает по принципу «газ в трубе» — нагретый воздух для сушки зерна никогда не контактирует с продуктами горения топлива.

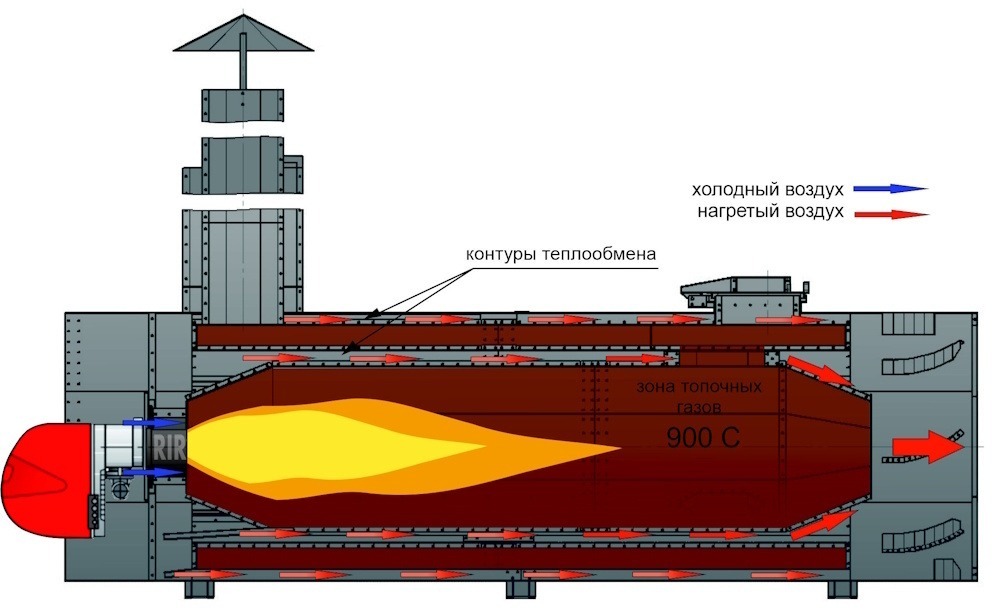

Как это работает (пошагово):

1. Сгорание топлива — горелка (газовая или дизельная) сжигает топливо внутри камеры сгорания, выполненной из жаропрочной нержавеющей стали AISI 430. Температура факела достигает 800–1100°C.

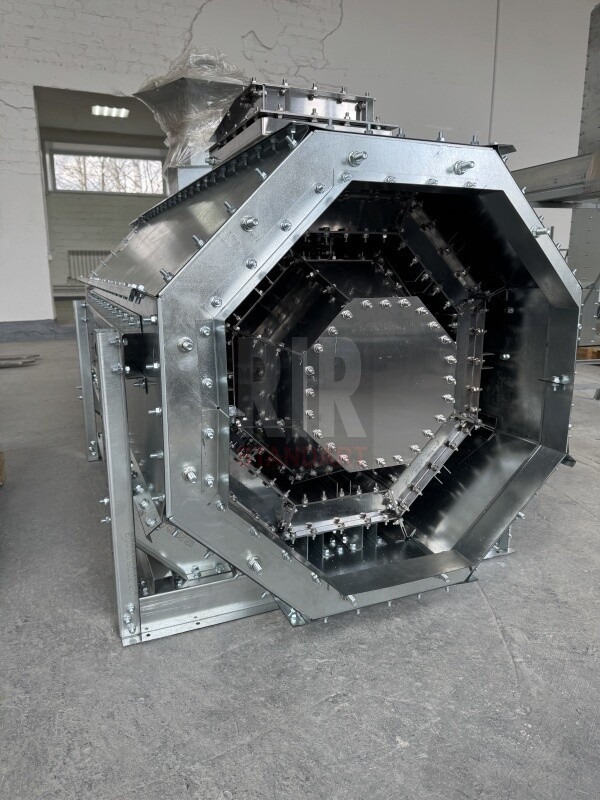

2. Нагрев стенок теплообменника — раскаленные дымовые газы движутся по внутренним полостям теплообменника, нагревая его стенки. Конусная форма передней и задней стенок компенсирует тепловое расширение металла, предотвращая деформацию и разрушение сварных швов (у нас — болтовых соединений).

3. Нагрев агента сушки — вентилятор зерносушилки забирает атмосферный воздух и прогоняет его снаружи стенок теплообменника. Воздух омывает раскаленный металл и нагревается до заданной температуры (обычно 60–130°C).

4. Чистый воздух в сушилку — нагретый чистый воздух (без дыма, сажи, угарного газа) поступает в сушильную шахту, где отбирает влагу у зерна.

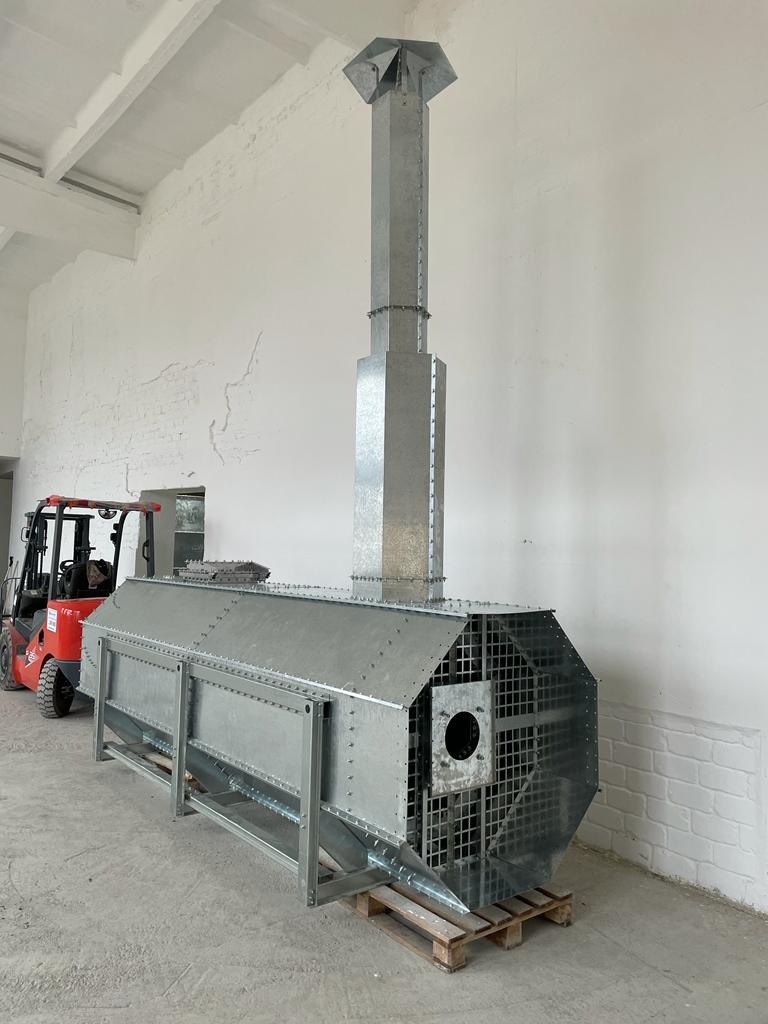

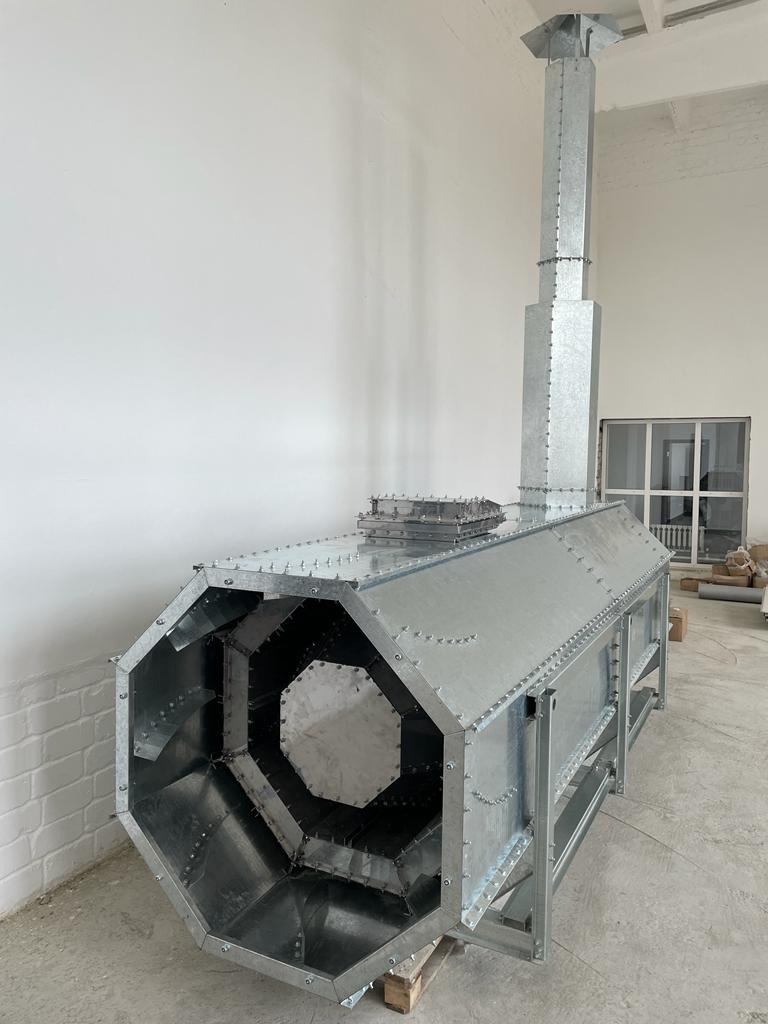

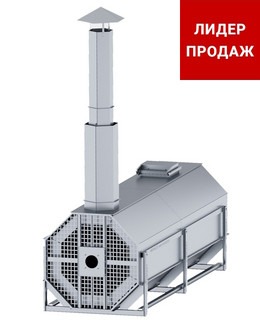

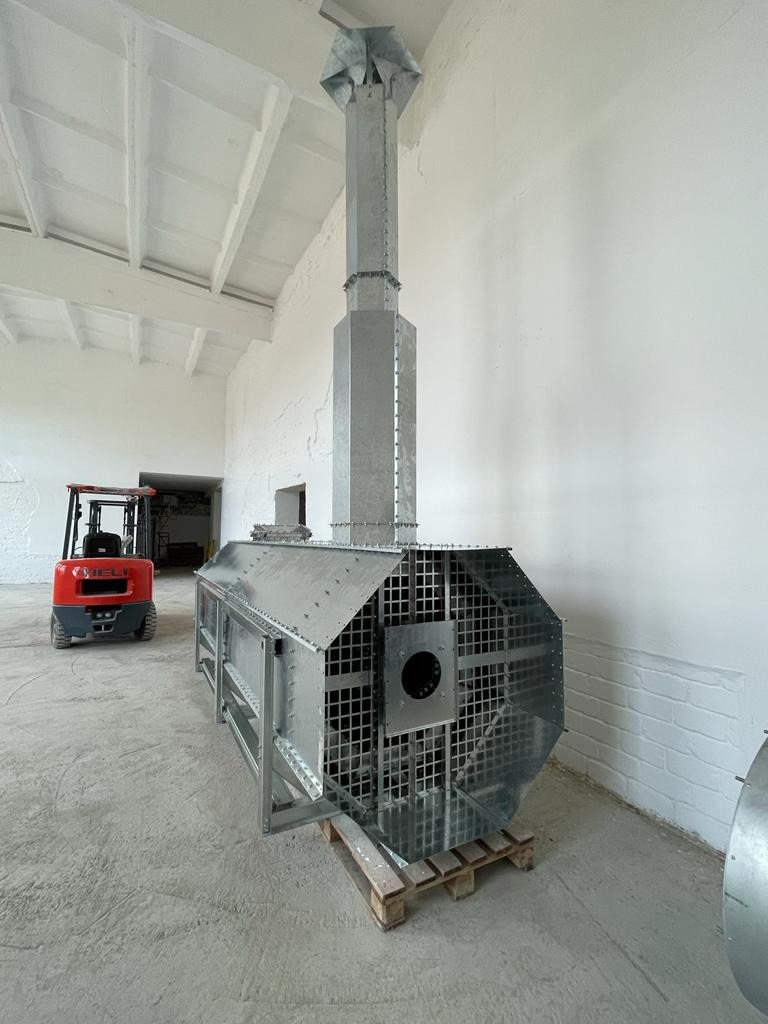

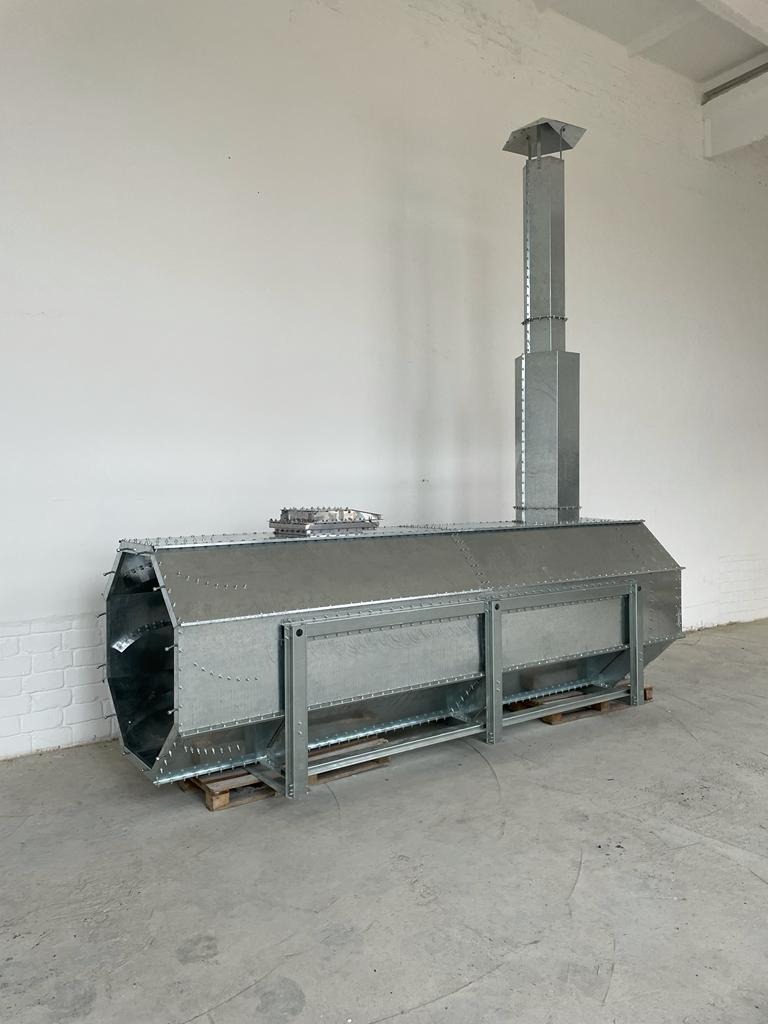

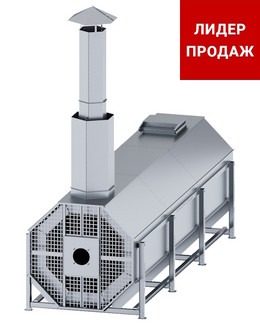

5. Отвод дымовых газов — продукты горения, отдав тепло через стенки теплообменника, выбрасываются в атмосферу через дымовую трубу. В топочных блоках RIR дымовая труба выполнена составной (труба в трубе) — через межстенное пространство проходит холодный воздух, что позволяет дополнительно подогревать агент сушки и повышать КПД до 92%.

   Почему это важно?

   • Зерно не впитывает запах дыма и угарный газ

   • Исключено возгорание от искр (пожаробезопасность)

   • Сохраняются посевные и товарные качества зерна

   • Возможно использование для сушки семенного фонда и пищевых культур

     Почему болтовая конструкция лучше сварной?

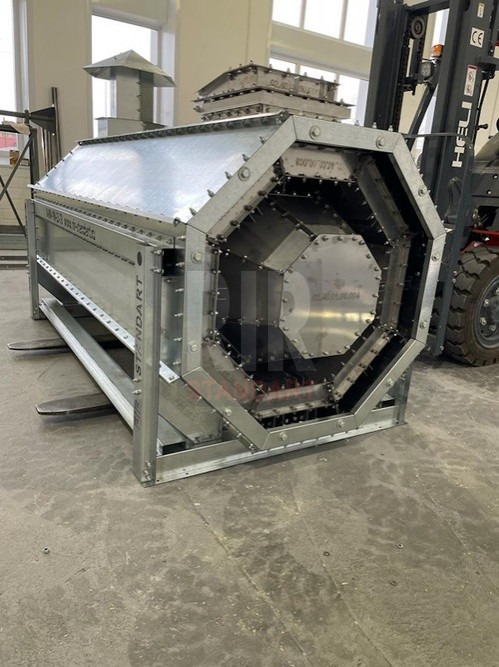

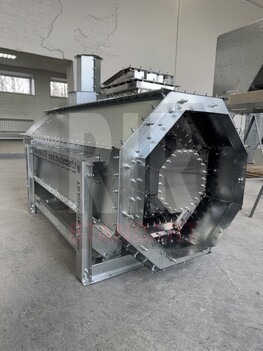

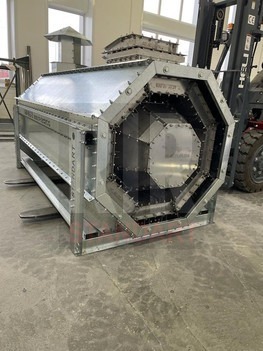

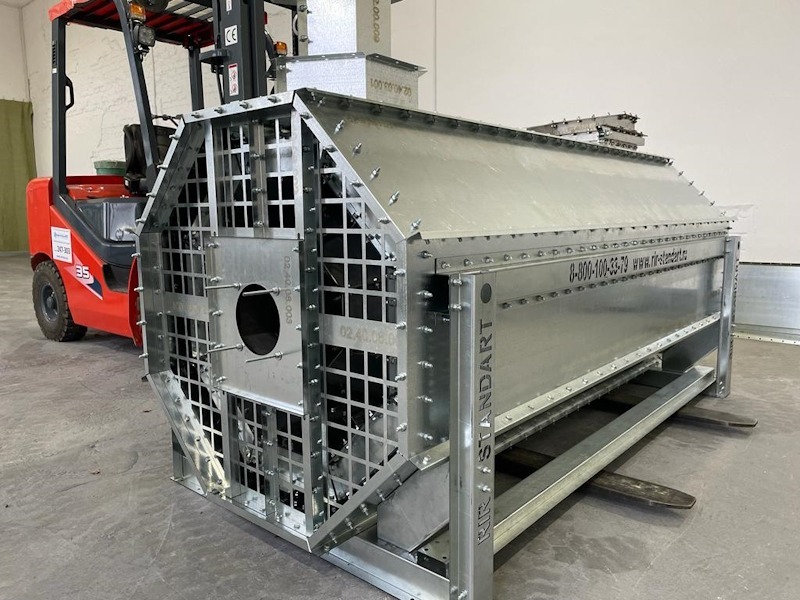

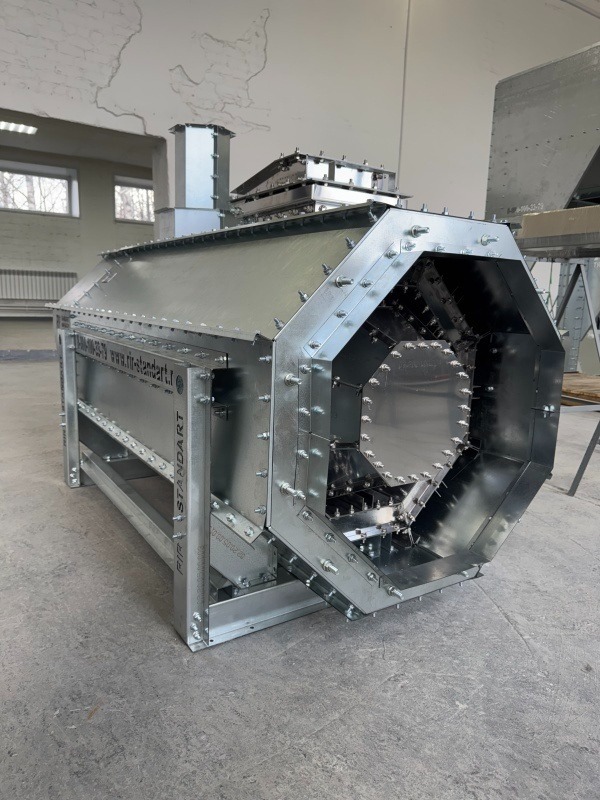

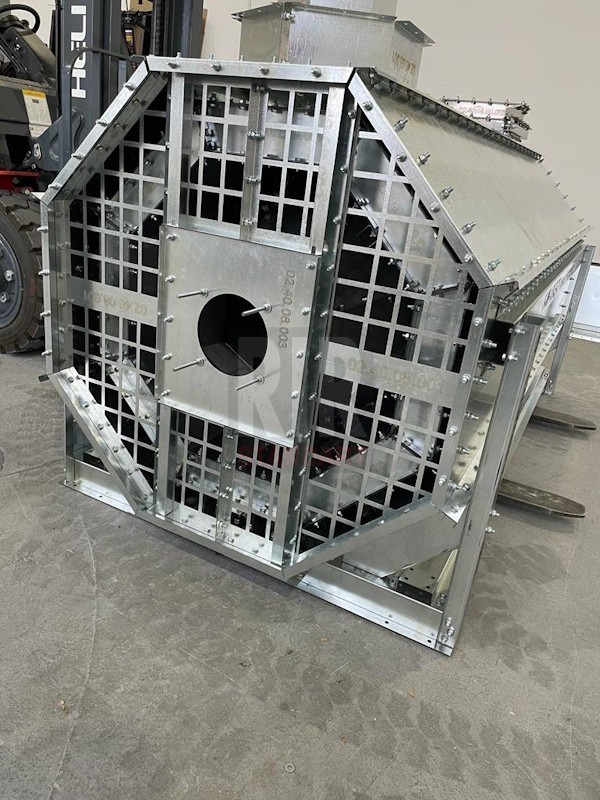

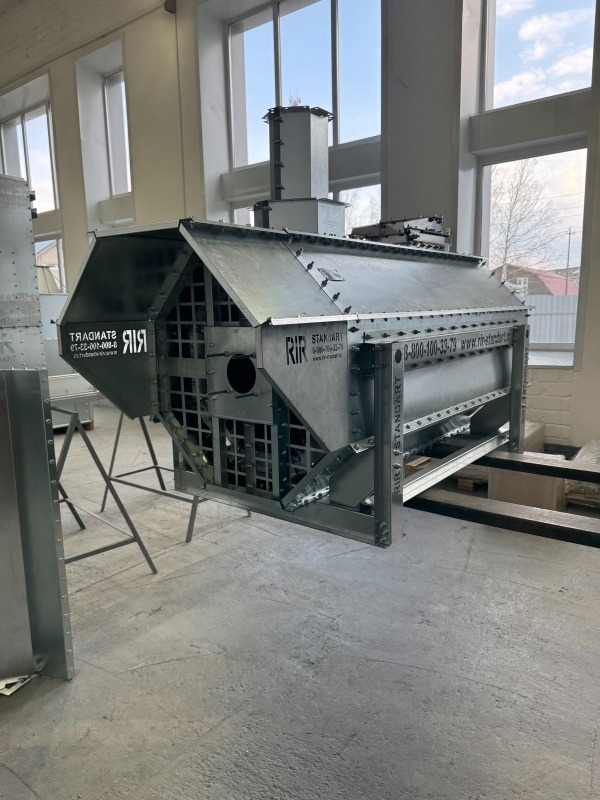

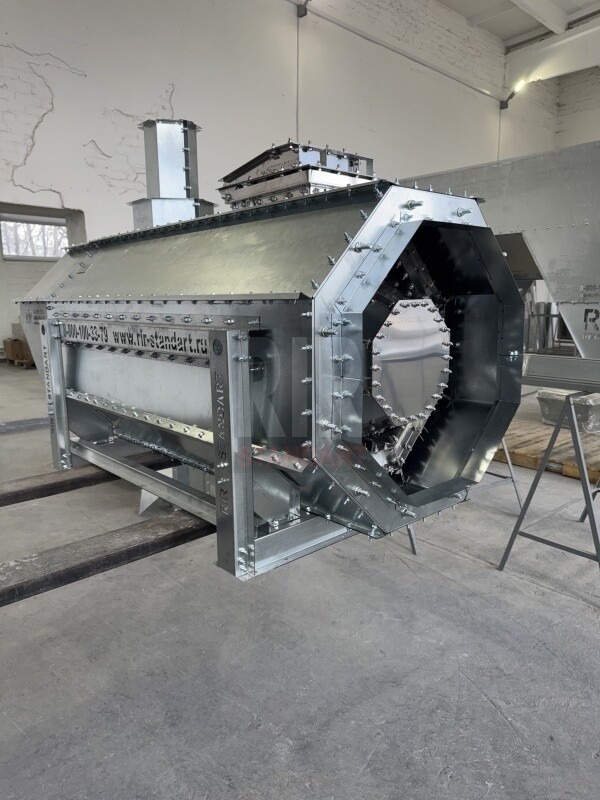

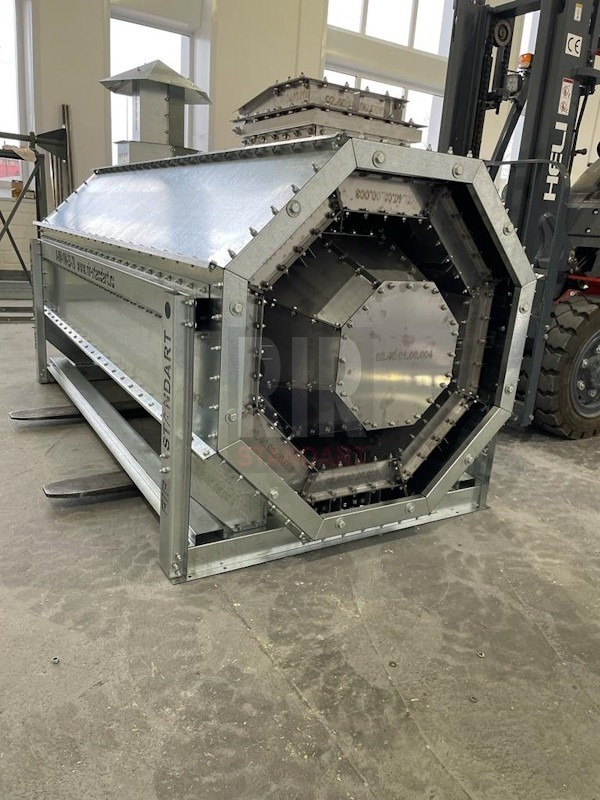

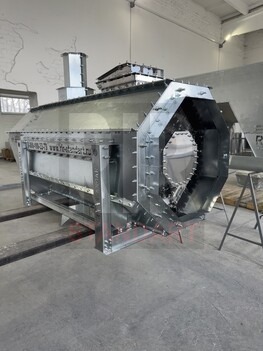

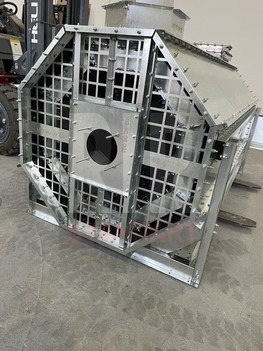

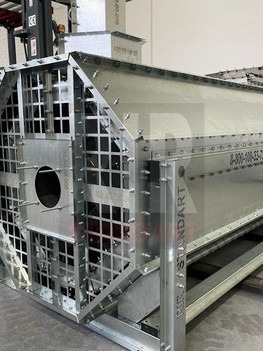

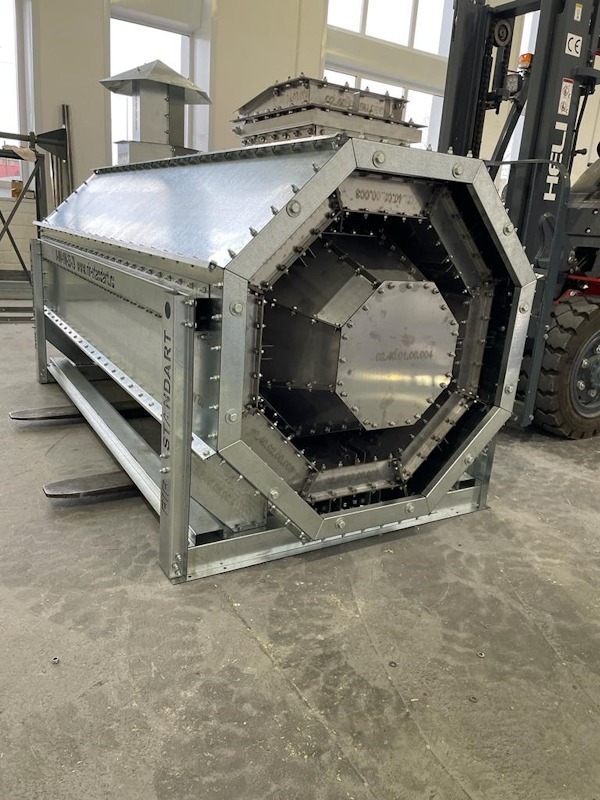

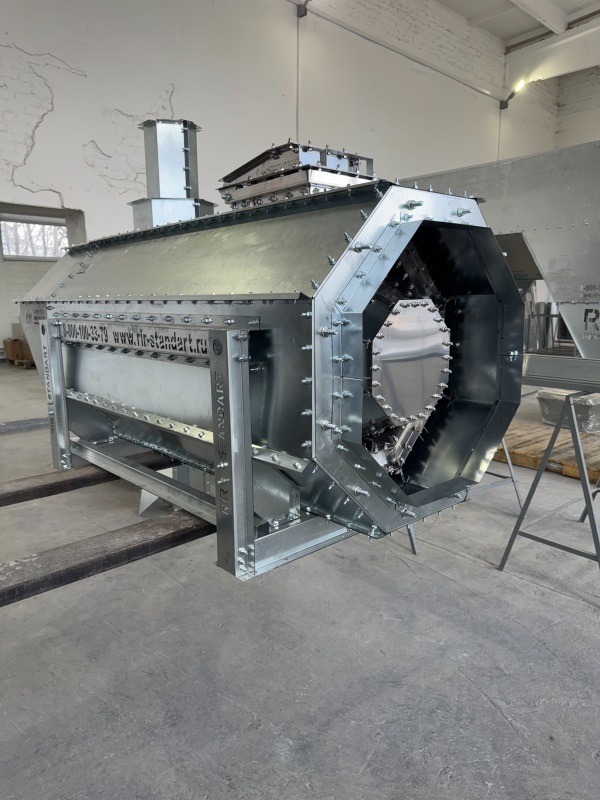

     В топочных блоках RIR применено полностью болтовое соединение — никакой сварки в горячей зоне.





     Параметр	Сварной теплообменник	Болтовой теплообменник RIR
     Прочность швов	При сварке выгорают легирующие элементы, шов становится хрупким	Нет сварных швов в горячей зоне
     Ремонт	При прогорании — замена всего блока	Замена 1-2 панелей простым ключом
     Стоимость ремонта	Высокая (новый блок)	Низкая (отдельные детали)
     Доступность запчастей	Ждать изготовления	По гравировке — любой номер детали в наличии
     Производство	Нужен квалифицированный сварщик-аргонщик	Лазерный раскрой + листогиб (роботизировано)
     Срок службы	Ниже из-за термических напряжений швов	Выше за счет отсутствия слабых мест

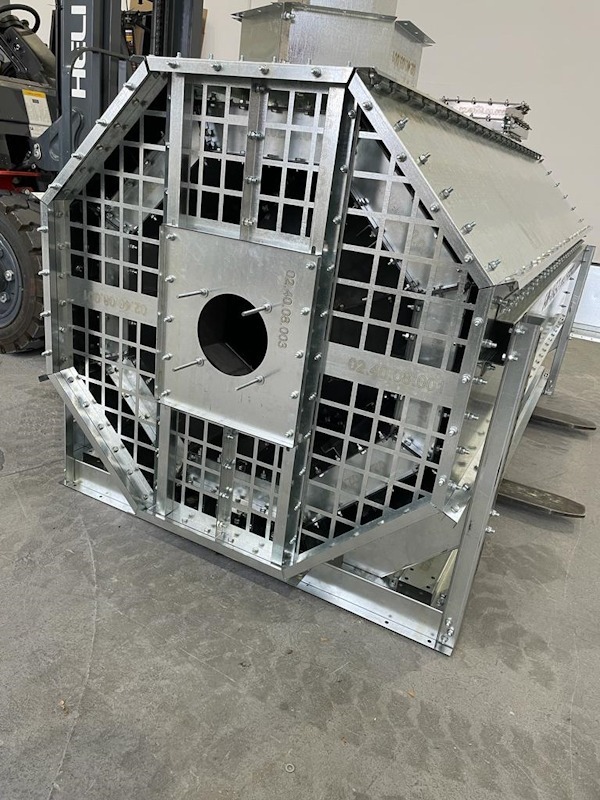

     Дополнительное преимущество: каждая деталь топочного блока RIR имеет гравировку с номером позиции. При заказе запчасти достаточно продиктовать номер — исключена ошибка подбора.



     Прямой или косвенный нагрев — что выбрать?





     Характеристика	Прямой нагрев (ТБ-..ПН)	Косвенный нагрев (ТБ-..ТО)
     Контакт продуктов горения с зерном	Да (дымовые газы смешиваются с воздухом)	Нет (воздух и газы разделены стенкой теплообменника)
     Качество зерна	Допустимо для фуража	Для семян, пищевого зерна, масленичных культур
     Риск запаха	Зерно может впитать запах дыма	Абсолютно чистое зерно
     Пожаробезопасность	Есть риск попадания искр	Искры исключены
     КПД	96–98%	75–92%
     Сложность конструкции	Проще (камера сгорания + искрогаситель)	Сложнее (камера + теплообменник + дымовая труба)
     Цена	Ниже	Выше

     Рекомендация: для сушки семян, продовольственного зерна, рапса, подсолнечника, крупяных культур — только косвенный нагрев. Для сушки фуражного зерна и комбикормов — допустим прямой нагрев.

     Тип топлива — газ, дизель или твердое топливо?

     Рекомендация RIR: газ или дизель. Твердое топливо — иллюзия экономии.





     Параметр	Газ/Дизель	Твердое топливо (опилки, зерноотходы, пеллеты)
     Стабильность температуры	Высокая	Низкая (постоянные скачки)
     Автоматизация	Полная	Минимальная
     Обслуживающий персонал	1 оператор (контроль)	3–4 человека в смену
     Качество сушки	Равномерное	Нестабильное
     Стартовые вложения	Ниже	Выше (специальная горелка, питатель)

     Возможности топочных блоков RIR по топливу:

     • Дизельное топливо

     • Печное топливо (форсунки в комплекте)

     • Природный газ

     • Сжиженный газ (специальная пламенная голова)

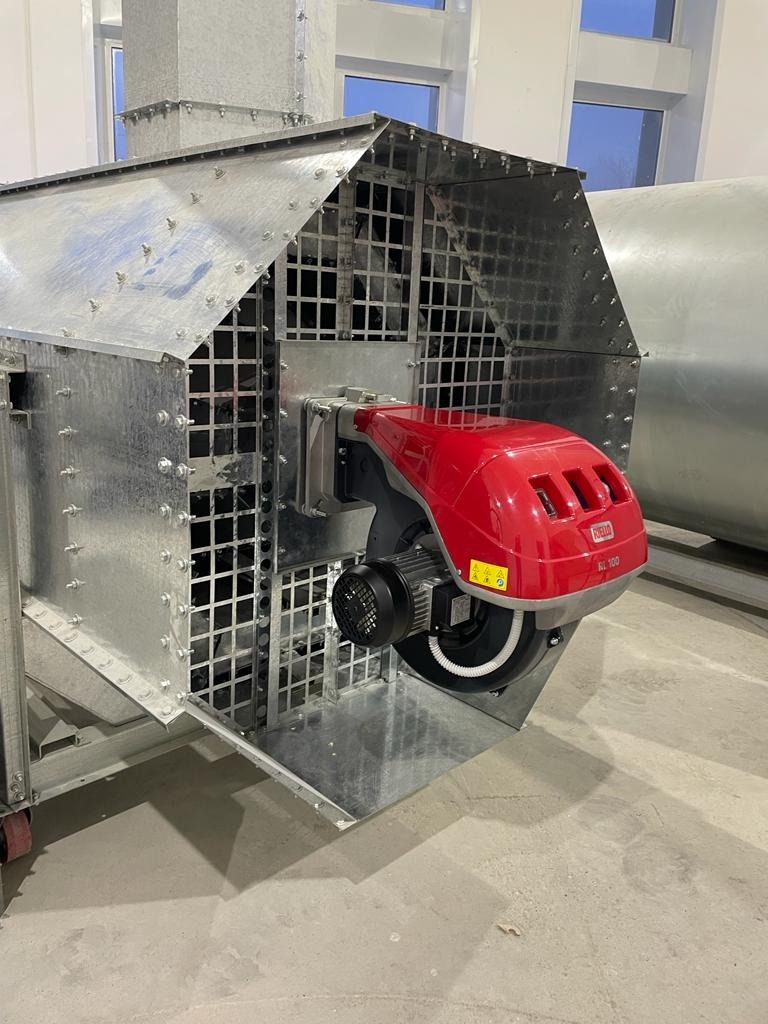

     Конструкция топочного блока при смене типа топлива не меняется — меняется только блочная горелка.

     Топочные блоки RIR совместимы с зерносушилками любых производителей:





     Модель теплообменника	Подходит для зерносушилок
     ТБ-0,4ТО	RIR ТН-14, напольные сушилки до 10 т/ч
     ТБ-0,6ТО	RIR М-1-3, СЗТ-8, АТМ Universal-9

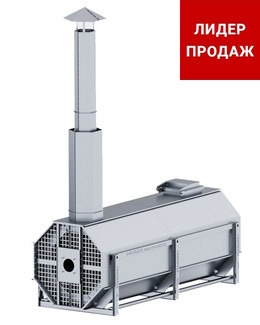

     ТБ-0,75ТО	RIR ТН-18, RIR К-11, СЗТ-10, ZLATA 10, АТМ Universal-12, МИГ В
     ТБ-1,0ТО	RIR ТН-22, VESTA 30, АТМ Universal-15, МИГ С

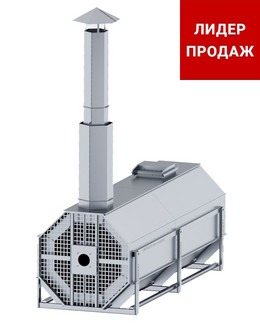

     ТБ-1,2ТО	RIR М-1-7, RIR ТН-26, VESTA 15, S 611, СЗТ-12
     ТБ-1,5ТО	RIR М-1-9, RIR ТН-36, RIR К-16, VESTA 40, СЗТ-16

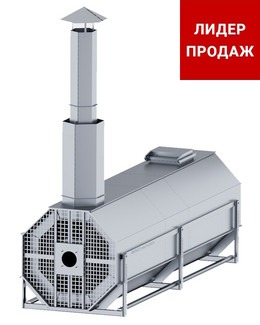

     ТБ-2,1ТО	RIR М-2-22, RIR ТН-44, VESTA 50, СЗТ-25
     ТБ-2,5ТО	RIR М-2-28, RIR ТН-52, VESTA Strong 2331, СЗШН-60
     ТБ-2,9ТО	RIR М-4-28, СП-130, СЗШН-90, VENTUM 80

     Для точного подбора звоните: 8 (800) 234-78-87
