Болтовой монтаж – без сварки на площадке
Универсальность и масштабируемость под любое оборудование
Оцинкованная сталь – защита от коррозии на десятилетия
Компания «Сохрани зерно» производит металлоконструкции для монтажа зерноочистительного, транспортного и аспирационного оборудования. Вся продукция изготавливается из оцинкованной стали, соединяется на болтах (без сварки на площадке), что обеспечивает быстрый монтаж, долговечность и возможность демонтажа.
Основные виды металлоконструкций:
Плоские поддерживающие конструкции (ПКП) – для установки норий на плоских основаниях
Объёмные поддерживающие конструкции (ПКО) – для монтажа одной нории с возможностью наращивания высоты
Комбинированные поддерживающие конструкции (ПКК) – универсальные решения для сложных конфигураций
Опорные конструкции для конвейеров – регулируемые по высоте опоры
Транспортные мосты и норийные вышки – для обслуживания оборудования на высоте
Где применяются:
Элеваторы и зернохранилища
Зерноочистительные и сушильные комплексы
Комбикормовые заводы
Семенные и перерабатывающие линии
Маслоэкстракционные производства
МОДЕЛЬНЫЙ РЯД
Плоские поддерживающие конструкции (ПКП)
Используются для установки норий на плоских основаниях (бетонных плитах, перекрытиях). Конструкция представляет собой плоскую раму из оцинкованного профиля, которая крепится анкерными болтами к основанию. Сверху на раму устанавливается нория.
Особенности:
Не требует заглубления или специального фундамента
Подходит для временных и стационарных установок
Лёгкий доступ к нижней части нории для обслуживания
Плоские поддерживающие конструкции (ПКП)
Для установки норий на плоских основаниях. Болтовое соединение, оцинкованная сталь.
| Обозначение | Назначение | Единица измерения |
|---|---|---|
| СЗ-ПКП-Н50-Б | Для нории 50 т/ч | м.п. |
| СЗ-ПКП-Н100-Б | Для нории 100 т/ч | м.п. |
| СЗ-ПКП-Н175-Б | Для нории 175 т/ч | м.п. |
Объёмные поддерживающие конструкции (ПКО)
Используются для установки одной нории на высоте (например, над бункерами или приёмными устройствами). Конструкция состоит из нижней несущей секции (6 метров) и конструктивной части, которая наращивается до нужной высоты.
Особенности:
Нижняя секция (6 м) – базовая опора, крепится к фундаменту
Конструктивная часть – модульные секции (высота подбирается под задачу)
Болтовое соединение – быстрая сборка и разборка
Возможность демонтажа и переноса на другой объект
Объёмные поддерживающие конструкции (ПКО)
Для монтажа одной нории. Нижняя секция 6 м + конструктивная часть на болтах.
| Обозначение | Назначение | Единица измерения |
|---|---|---|
| СЗ-ПКО-Н50-Б-6 | Нижняя несущая секция 6 м для нории 50 т/ч | шт. |
| СЗ-ПКО-Н50-Б-*** | Конструктивная часть для нории 50 т/ч | м.п. |
| СЗ-ПКО-Н175-Б-6 | Нижняя несущая секция 6 м для нории 100/175 т/ч | шт. |
| СЗ-ПКО-Н175-Б-*** | Конструктивная часть для нории 100/175 т/ч | м.п. |
| СЗ-ПКО-Н250-Б-6 | Нижняя несущая секция 6 м для нории 250 т/ч | шт. |
| СЗ-ПКО-Н250-Б-*** | Конструктивная часть для нории 250 т/ч | м.п. |
Комбинированные поддерживающие конструкции (ПКК)
Универсальное решение для сложных конфигураций, где требуется объединить несколько норий или установить дополнительное оборудование (сепараторы, конвейеры, бункера) на одной опорной системе.
Особенности:
Интеграция нескольких единиц оборудования на одной раме
Экономия металла и места по сравнению с отдельными опорами
Проектируются индивидуально под технологическую схему
Комбинированные поддерживающие конструкции (ПКК)
Универсальные опорные рамы для одной нории. Болтовое соединение, оцинкованная сталь.
| Обозначение | Назначение | Единица измерения |
|---|---|---|
| СЗ-ПКК-Н50 | Для нории 50 т/ч | м.п. |
| СЗ-ПКК-Н100 | Для нории 100 т/ч | м.п. |
| СЗ-ПКК-Н175 | Для нории 175 т/ч | м.п. |
Опорные конструкции для конвейеров
Регулируемые по высоте опоры для монтажа приводных, натяжных и промежуточных секций скребковых и ленточных конвейеров. Позволяют выравнивать конвейер по горизонтали при неровностях пола.
Особенности:
Телескопическая конструкция с винтовым механизмом регулировки
Диапазон регулировки – от 250 до 1500 мм (шесть типоразмеров)
Подходит для конвейеров производительностью 50, 100, 175 т/ч
Опорные конструкции для конвейеров
Регулируемые по высоте опоры для монтажа конвейеров. Телескопическая конструкция.
| Обозначение | Диапазон регулировки, мм | Назначение |
|---|---|---|
| СЗ-ОКП | 250–330 | Опорная конструкция для приводной секции конвейера |
| КА-ПК-Р-КС-0.25х0.33 | 330–450 | Опорная конструкция для конвейера |
| КА-ПК-Р-КС-0.33х0.45 | 450–660 | Опорная конструкция для конвейера |
| КА-ПК-Р-КС-0.45х0.66 | 660–1000 | Опорная конструкция для конвейера |
| КА-ПК-Р-КС-0.66х1.00 | 1000–1500 | Опорная конструкция для конвейера |
| КА-ПК-Р-КС-1.00х1.50 | по требованию | Опорная конструкция для конвейера |
Транспортные мосты и норийные вышки
Транспортные мосты – металлоконструкции для перехода персонала между технологическими площадками, а также для прокладки транспортёров и самотечных труб.

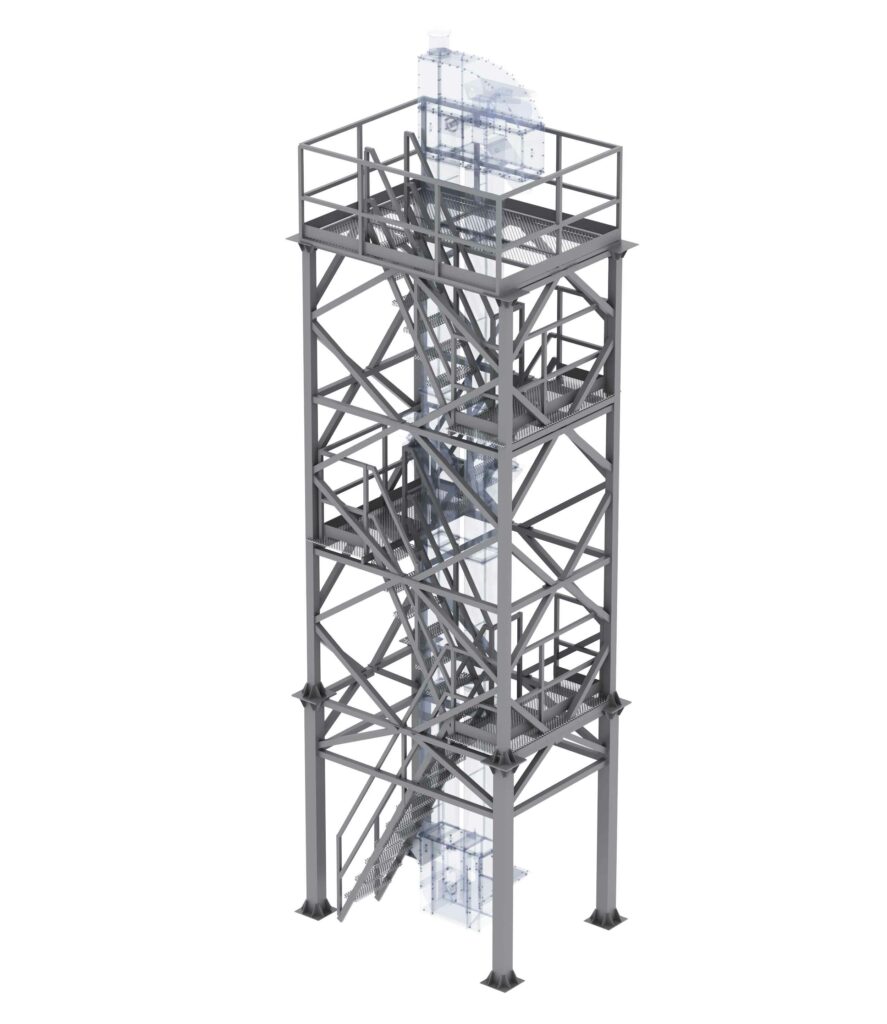

Норийные вышки – многоуровневые опорные конструкции для установки норий на высоте, с площадками обслуживания и лестницами.
Особенности:
Изготавливаются по индивидуальным проектам
Включают лестницы, ограждения, площадки
Болтовое соединение – быстрый монтаж без сварки
Общие технические характеристики
Основные параметры металлоконструкций из каталога «Сохрани зерно»
| Параметр | Значение |
|---|---|
| Материал | Сталь оцинкованная |
| Тип соединения | Болтовое (без сварки) |
| Срок службы | 15–20 лет |
| Рабочая температура | до −40°C |
| Коррозионная стойкость | Высокая |
ОБЩИЕ Характеристики
Где используются металлоконструкции (схемы установки)
Рекомендуемые типы опор для различного оборудования
| Оборудование | Тип конструкции |
|---|---|
| Нория СЗ-Н-50 | ПКП-Н50, ПКО-Н50, ПКК-Н50 |
| Нория СЗ-Н-100 | ПКП-Н100, ПКО-Н175, ПКК-Н100 |
| Нория СЗ-Н-175 | ПКП-Н175, ПКО-Н175, ПКК-Н175 |
| Конвейеры скребковые | Регулируемые опоры (6 типоразмеров) |
| Конвейеры ленточные | Регулируемые опоры (6 типоразмеров) |
Дополнительное оборудование
К металлоконструкциям (ПКП, ПКО, ПКК, опорам конвейеров) компания «Сохрани зерно» предлагает сопутствующие изделия для полной организации монтажа и безопасного обслуживания оборудования на высоте.
Лестницы и площадки обслуживания
Используются для безопасного доступа к нориям, конвейерам, сепараторам, бункерам и другим установкам, смонтированным на опорных конструкциях.
Площадки норийные:
СЗ-НПО-50 / СЗ-НПО-100 – основная площадка для нории 50 или 100 т/ч
СЗ-НПД-50 / СЗ-НПД-100 – дополнительная площадка для нории 50 или 100 т/ч
Лестницы норийные:
СЗ-НЛ-50 – лестница для нории 50 т/ч (метр погонный)
СЗ-НП-100 – лестница для нории 100 т/ч (метр погонный)
Площадки и лестницы для блоков бункеров:
СЗ-Б-Пл-1×4.2-55 – площадка под оборудование к бункеру 4,2×4,2 м
СЗ-Б-Лс-1×4.2-55 – лестница стремянка на уровень бункера 4,2×4,2 м
СЗ-ЛН-ББ-4.2 / СЗ-ЛН-ББ-5.45 – лестница на уровень блока бункеров
Навесы и защитные конструкции
Для защиты оборудования и зоны приёмки зерна от осадков и ветра.
Навесы над завальными ямами:
СЗ-КН-ЗЯС-8,5 – навес самотечной завальной ямы (высота 8,5 м)
СЗ-КН-ЗЯМ-8,5-18,7 – навес механизированной завальной ямы на 18,7 м
СЗ-КН-ЗЯМ-11,5-18,7 – навес повышенной высоты (под Тонар)
Навесы над бункерами:
СЗ-КН-ЗО-2×4.2 – каркас навеса над блоком бункеров 4,2×4,2 м
СЗ-КН-ЗО-3×5.45 – каркас навеса над блоком бункеров 5,45×5,45 м
Хомуты и крепления для самотечных труб
Для монтажа самотечных труб и воздуховодов на металлоконструкциях.
Хомуты быстросъёмные (страница 33 каталога):
СЗ-ХС-160 – хомут на диаметр 160 мм
СЗ-ХС-219 – хомут на диаметр 219 мм
СЗ-ХС-273 – хомут на диаметр 273 мм
СЗ-ХС-325 – хомут на диаметр 325 мм
Перекрытия бункеров
Для защиты продукта от пыли, птиц и осадков, а также для безопасного перемещения персонала.
Перекрытия для бункеров 4,2×4,2 м (в составе блоков бункеров)
Перекрытия для бункеров 5,45×5,45 м (в составе блоков бункеров)
